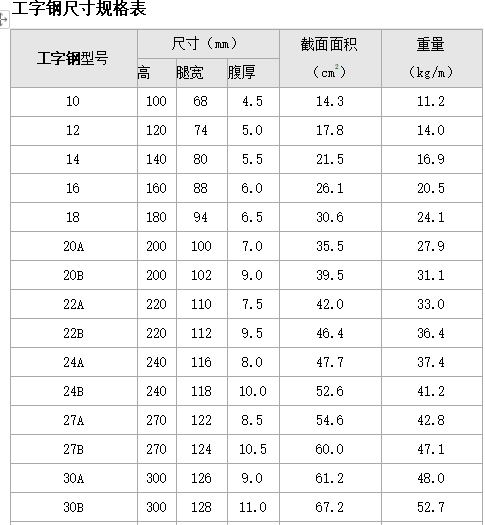

工字钢尺寸规格表

工字钢也称钢梁，是截面为工字形的长条钢材。其规格以腰高( h)*腿宽(b)*腰厚(d)的毫数表示，如“工160*88*6”，即表示腰高为160毫米，腿宽为88毫米，腰厚为6毫米的工字钢。工字钢的规格也可用型号表示，型号表示腰高的厘米数，如工16#。腰高相同的工字钢，如有几种不同的腿宽和腰厚，需在型号右边加a b c 予以区别，如32a# 32b# 32c#等。 工字钢分普通工字钢和轻型工字钢，热轧普通工字钢的规格为10-63#。经供需双方协议供应的热轧普通工字钢规格为12-55#。工字钢广泛用于各种建筑结构、桥梁、车辆、支架、机械等。

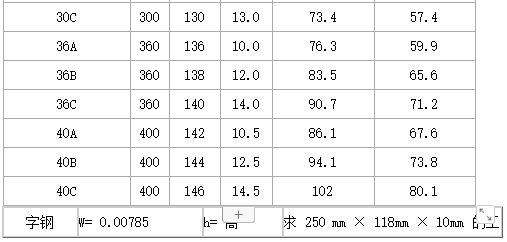

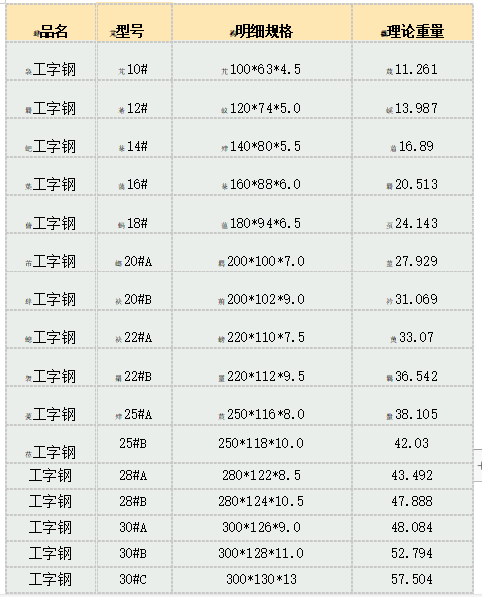

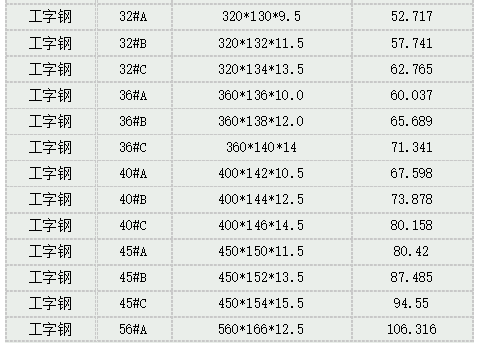

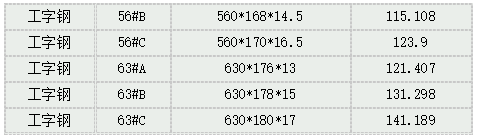

工字钢理论重量表

型号 高度*脚宽*腰厚  理重

10  100*68*4.5    11.261

12  120*74*5     13.987

14  140*88*6     20.513

18  180*94*6.5    24.143

20a 200*100*7    27.929

20b 200*102*9    31.069

22a 220*110*7.5   33.07

22b 220*112*9.5   38.105

25b 250*118*10    42.03

28a 280*122*8.5   43.492

28b 280*124*10.5   47.888

30a 300*126*9    48.084

30b 300*128*11    52.794

30c 300*130*13    52.717

32b 320*132*11.5   57.741

32c 320*134*13.5   62.765

36a 360*136*10    60.037

36b 360*138*12    65.689

36c 360*140*14    71.341

40a 400*142*10.5   67.598

40b 400*144*12.5   73.878

40c 400*146*14.5   80.158

45a 450*150*11.5   80.42

45b 450*152*13.5   87.485

45c 450*154*15.5   94.55

56a 560*166*12.5   106.316

56b 560*168*14.5   115.108

56c 560*170*16.5   123.9

63a 630*176*13    121.407

63b 630*178*15    131.298

63c 630*180*17    141.189
